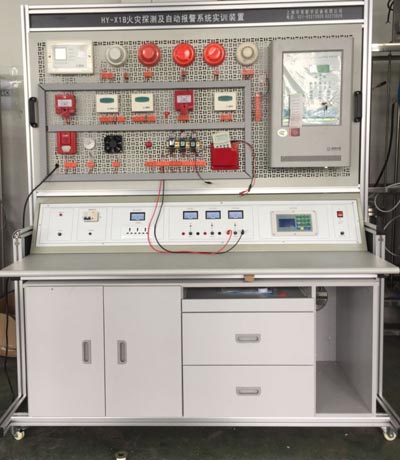

HY-X1C樓宇工程火災報警及聯動系統實訓平臺
一、設備概述
建筑智能化火災報警及聯動實驗系統基于樓宇智能化、工業自動化、計算機網絡通信、綜合布線及系統集成等多種技術的綜合運用和拓展，多層面地滿足了技師和職業院校樓宇智能化設備安裝與運行、樓宇設備安裝、自動化控制、計算機網絡及通信系統工程等相關專業的系統與原理演示、技能展示、工作任務設計與計劃、實訓、過程與結果評定、考核、鑒定、競賽、工程項目設計及畢業設計等；系統地訓練了學生專業技術、實際動手技能（安裝、布線、接線、編程、調試、運行、維護及維修等）、設計規劃、交流溝通、團隊協作、效率意識及創新思維等能力，同時培養了其嚴謹?shù)墓ぷ髯黠L(fēng)和良好的職業素養。
二. 主要組成：立式實訓平臺1臺，線纜管理架、電源管理模塊、嵌入式編程主機與顯示器模塊1套、故障設置模塊（觸摸屏式）1臺、智能考核管理軟件1套、火災報警控制器（聯動型）1臺、電子編碼器1個、CRT接口卡1 塊、火災報警監控軟件1套、通信電纜1條、電話主機1臺、廣播功率放大器1 臺、分配盤1 臺、總線隔離器3 個、火災顯示盤1 個、非編碼探測器輸入模塊1個、非編碼點型感溫探測器2個、終端器1 個、點型光電感煙探測器1 個、手動報警按鈕1個、消火栓按鈕1個、輸入/輸出模塊3個、排煙閥模擬（繼電器）1個、聲光警報器1個、消防電話專用模塊1個、消防電話插座1個、固定式消防電話分機1個、手提式消防電話分機1個、消防廣播模塊1個、壁掛式緊急廣播音箱1 個、切換模塊6個、排煙風機模擬1個、排煙風機接觸器模擬1 個、信號輸入模塊1個、270℃防火閥模擬1個、消防水泵控制箱模擬1 個、消防水泵模擬2個、6位PDU電源1個、耗材及工具1 套等。
三、電源管理系統：采取多種過流保護手段，確保為用電設備提供安全可靠的可調測試電源和正常運行電源；
四、 IC卡電源控制系統：功能要求：1)根據指定時間段和卡權限通過單元上讀卡器刷卡取電（板卡信號輸出）；2)通過單元上斷電按鈕對設備斷電（板卡信號復位）；3)通過單元上急停按鈕對設備斷電（板卡信號保持輸出，直接切斷電源）；4) 進入急停狀態后蜂鳴器聲光報警；5) 通過不同顏色指示燈指示外部進電、設備上電、是否可刷卡操作等狀態。
投標時提供實物照片，照片需能反映出上述各項功能要求。
五、實驗項目：
1. 系統的安裝、布線、接線、編程、調試、運行、維護及維修；
2. 線路故障的設置、檢測及排除；
3. 各類控制器、火災報警探測器和模塊的結構、原理、接線、調試和應用；
4. 火災報警控制器的接線、操作和編程；
5. 火災顯示盤的接線和操作；
6. 電子編碼的設計和操作；
7. 手/自動聯動控制；
8. 消防廣播系統、消防電話系統和聯動控制系統的接線、操作和事故演習；
9. 火災自動報警及消防聯動控制系統的設計、接線、編程、調試和事故演習；
10. 火災自動報警監控管理軟件的編程及操作；
六、技術指標
1、電源輸入：單相三線（第三方接地），AC220V±10%，50/60Hz；
2、安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路；越級跳閘；
3、整機功耗：≤300W；
4、外形尺寸（寬×高×深）：1060mm×1900mm×800mm（工業鋁型材支架）；
