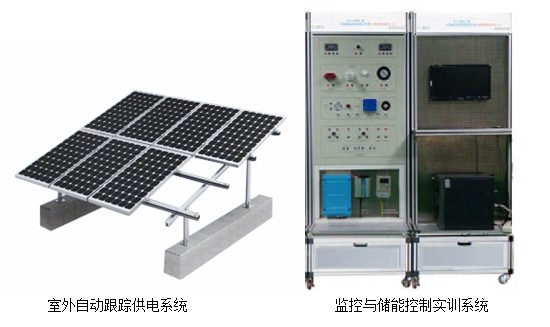

HYGF-6離網光伏發電教學裝置（PV431KW光伏離網發電教學系統）
一、系統組成：
1KW光伏發電離網系統由光伏方陣、光伏供電系統、控制系統、逆變與負載系統、儀表及監控系統幾個部分組成。
系統采用模塊化結構設計，各單元具有獨立的功能，應用靈活，即可組合應用，也可獨立工作運行。
二、技術參數：
1、系統參數
（1）、系統供電電源：AC220V±10%、50HZ
（2）、裝機容量：<1.8KVA
（3）、安全功能：帶電源指示，急停控制及漏電保護
（4）、系統輔助電源： DC24V/3A×2； DC5V/2A
（5）、系統安全：具有漏電、過載、短路、接地等保護
2、光伏供電系統
光伏供電系統主要由光伏電池組件、匯流箱、太陽能控制器、蓄電池等組成。
系統由10塊100Wp太陽能電池組件經過組串后組成小型方陣。
3、太陽能電池板技術參數
（1）、功率：100W、誤差：±5%、單晶/多晶硅
（2）、輸出電壓：35V、
（3）、輸出電流：2.88A、
（4）、開路電壓：42V、
（5）、短路電流：2.9A、
（6）、工作環境溫度：45℃±2℃、
（7）、尺寸：670×1000×35mm；
4、跟蹤系統及控制單元
（1）、跟蹤系統：采用雙軸二維跟蹤方式， 采用DC24V直流同步電機驅動
（2）、跟蹤控制單元：可手動或自動方式運行，模擬光源運動，光伏跟蹤控制采用一塊西門子S7-226主控模塊（固定式方陣無此項）
5、太陽能控制器
該設備應用的控制器是一種智能型、多用途太陽能充放電控制器。使用定制的128*64定制型LCD顯示屏，具有非常友好的操作界面；各控制參數可靈活設定，可充分滿足不同應用需求。獨有的充放電安時數累計和自動溫度補償功能。
控制器主要參數
（1）、額定電壓：DC24V/48V自適應
（2）、額定電流：40A
（3）、充電方式：PWM或MPPT可選
（4）、顯示方式：LCD液晶128*64 充電、放電、蓄電池狀態、環境溫度、故障顯示功能
（5）、保護功能：蓄電池反接、夜間防反沖、防雷、光伏限流、過充、過放、負載過載、短路等保護
通訊模式：RS485或RS232或GPRS
6、離網逆變模塊
離網模塊輸入輸出采用高頻變壓器隔離設計，運行效率高，發熱量低；電路模塊化開放設計，方便進行升壓驅動波形、SPWM逆變驅動波形、逆變輸出電壓電流波形與相關電路電氣測試；具有過欠壓關斷、過載等保護功能。
逆變模塊參數
（1、輸入電壓：DC48V
（2）、輸出電壓：AC220V±10%
（3）、輸出頻率：50HZ
（4）、輸出功率：2000VA
（5）、輸出波形：純正弦波
（6）、保護功能：短路、過熱、過載保護
（7）、其它功能：帶旁路功能，市電和太陽能隨適時切換，可選擇市電或太陽能優先。
7、儀表顯示單元
直流電壓表 2只
（1）、測量范圍：DCV 0-200V 精度±1%
（2）、供電電壓：AC/DC 9V
直流電流表 2只
（1）、測量范圍：DCI 0-50A 精度±1%
（2）、供電電壓：AC/DC 9V
（交流電壓表 1只
（1）、測量范圍：ACV 0-500V 精度±1%
（2）、供電電壓：AC/DC 9V
交流電流表 1只
（1）、測量范圍：ACI 0-10A 精度±1%
（2）、供電電壓：AC/DC 9V
8、儲能蓄電池
（1）、電池類型：鉛酸或膠體
（2）、電池電壓：DC 12V
（3）、單節容量：100AH
（4）、電池?cái)?shù)量：4節串聯，組成48V電池組
9、負載單元
直流負載
（1）、阻性負載：3/5W高亮度LED燈
（2）、感性負載：直流風扇、直流減速電機
交流負載
（1）、阻性負載：220V供電，功率5-8W警示燈（黃閃，慢、讓警示，爆閃）
（2）、帶輸出插座，可接至實驗室用電設備，照明等
10、監控單元，工控一體機，帶觸摸功能。
系統狀態-太陽能控制器（帶報警功能）：
（1）、輸入電壓、電流、功率的數據顯示及動態曲線顯示
（2）、輸出電壓、電流、功率的數據顯示及動態曲線顯示
（3）、蓄電池：電壓數據顯示及動態曲線顯示
三、主要實驗內容:
1、光伏電池方陣的安裝拆卸
2、光伏供電系統組裝
3、光伏供電系統接線
4、電池組件光源跟蹤控制（固定式無此項）
5、光伏電池的輸出特性
6、蓄電池的充電特性和放電保護
7、逆變器的參數測試
8、逆變器的負載安裝與調試
9、逆變器與市場切換功能實驗
10、監控系統的通訊
 |
