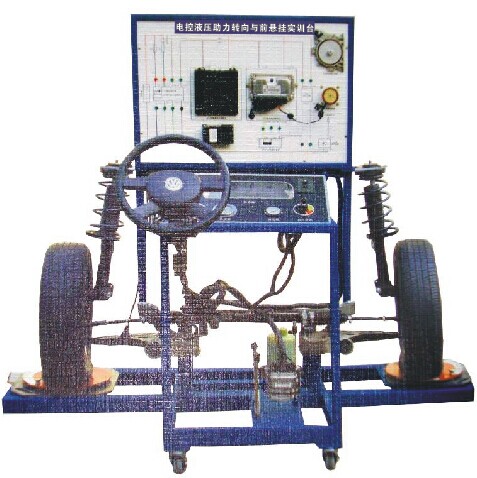

HY-QC334型電控液壓助力轉向與前懸掛實訓臺（POLO）
【產品簡介】
本實訓臺由POLO原廠電控液壓助力式方向機、控制電腦、儀表及網關電腦、減震器、方向盤、輪胎、可移動式臺架等組成。采用POLO原廠電控液壓助力式轉向系統實物為基礎，充分展示汽車轉向系統的組成結構和工作過程。
【結構組成】
POLO原廠電控液壓助力式方向機、控制電腦、儀表及網關電腦、車速及曲軸傳感器、減震器、方向盤及傳感器、輪胎、彩色原理面板圖、可移動式臺架等。
【功能特點】
1、電壓表顯示車速及發動機轉速等信號值；實訓臺面板上繪有與原車線束色彩一致的彩色噴繪電路圖，并覆蓋有機玻璃保護；實訓臺面板上安裝有檢測端子，可直接在面板上檢測各傳感器、執行器、控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等；刻度盤顯示轉向角度大小（選裝）；
2、可進行前輪定位檢測與調整；萬向腳輪臺架，便于移動教學
3、演示原車轉向系統的工作過程及電控液壓助力式系統的原理、作用、變化。演示懸掛系統工作情況
4、前輪定位三要素的調整和作用。拆裝實操。
5、故障模擬系統可模擬實際運行工況，設置多種常見故障。
6、底架部分采用鋼性結構焊接，表面烤漆工藝，帶自鎖腳輪，安全可靠；
7、外觀尺寸：1500mm×1000mm×1200mm（長×寬×高）
 |
